Справочник
По каталогу «Электродвигатели АИС» и руководству по эксплуатации.
Общие сведенияСистема обозначенийКласс изоляцииИсполнение по способу монтажаСтепень защитыПодшипникиДокументы
Общие сведения
Электродвигатели асинхронные с короткозамкнутым ротором. Монтажное исполнение по IEC 60034-7, класс вибрации по IEC 60034-14, уровень звука по IEC 60034-9.
| Стандарт | IEC 60034-1 |
| Мощность | 0,06–355 кВт |
| Режим работы | S1; с тормозом S4 ПВ 40% |
| Степень защиты | IP55, в том числе с тормозом |
| Способ охлаждения | IC411 |
| Класс изоляции | F |
| Напряжение | 220/380 В (56–132), 380/660 В (160–355), 50 Гц |
| Тепловая защита | PTC-термисторы |
| Взаимозаменяемость | RA, AIS, IMM, ESQ, AT |
Система обозначений
Класс изоляции
| Класс | Темп. окружающей среды, °C | Превышение темп., К | Очаговый перегрев, К | Макс. темп. обмоток, °C |
|---|---|---|---|---|
| B | 40 | 80 | 10 | 130 |
| F | 40 | 105 | 10 | 155 |
| H | 40 | 125 | 15 | 180 |

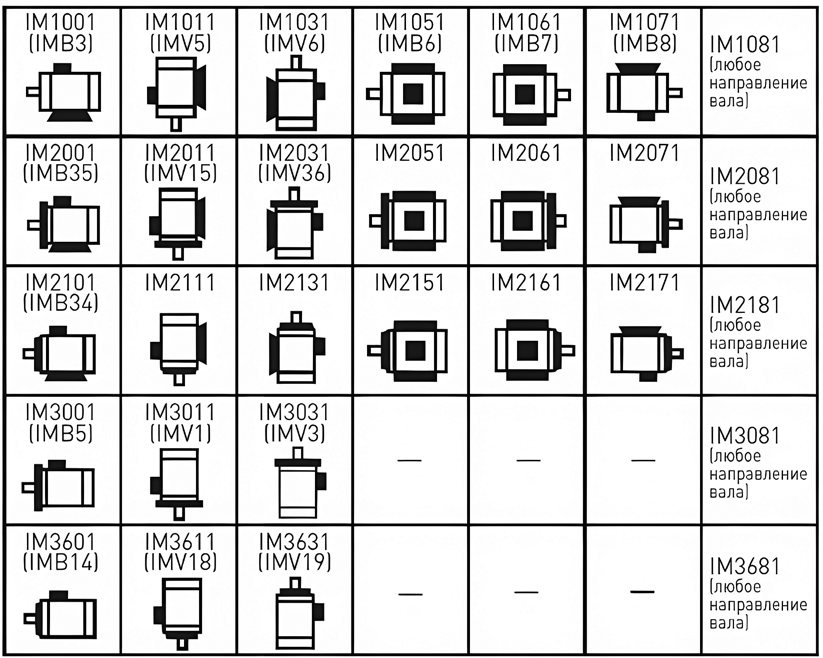

Исполнение по способу монтажа
Степень защиты IP
| Первая цифра: твёрдые тела | |
|---|---|
| 4 | Защита от твёрдых объектов размером свыше 1 мм |
| 5 | Пылезащищено |
| 6 | Пыленепроницаемо |
| Вторая цифра: вода | |
|---|---|
| 4 | Защита от водяных брызг со всех сторон |
| 5 | Защита от водяных струй со всех сторон |
| 6 | Защита от волн воды |
| 7 | Защита при кратковременном погружении в воду |
| 8 | Защита при длительном погружении в воду |
Подшипники
| Типоразмер | Число полюсов | DE | NDE |
|---|---|---|---|
| 56 | 2/4/6/8 | 6201 2Z/C3 | 6201 2Z/C3 |
| 63 | 2/4/6/8 | 6201 2Z/C3 | 6201 2Z/C3 |
| 71 | 2/4/6/8 | 6202 2Z/C3 | 6202 2Z/C3 |
| 80 | 2/4/6/8 | 6204 2Z/C3 | 6204 2Z/C3 |
| 90 | 2/4/6/8 | 6205 2Z/C3 | 6205 2Z/C3 |
| 100 | 2/4/6/8 | 6206 2Z/C3 | 6206 2Z/C3 |
| 112 | 2/4/6/8 | 6206 2Z/C3 | 6206 2Z/C3 |
| 132 | 2/4/6/8 | 6208 2Z/C3 | 6208 2Z/C3 |
| 160 | 2/4/6/8 | 6309 C3 | 6309 C3 |
| 180 | 2/4/6/8 | 6311 C3 | 6311 C3 |
| 200 | 2/4/6/8 | 6312 C3 | 6312 C3 |
| 225 | 2/4/6/8 | 6313 C3 | 6313 C3 |
| 250 | 2/4/6/8 | 6314 C3 | 6314 C3 |
| 280 | 2 | 6314 C3 | 6314 C3 |
| 280 | 4/6/8 | 6317 C3 | 6317 C3 |
| 315 | 2 | 6317 C3 | 6317 C3 |
| 315 | 4/6/8 | 6319 C3 | 6319 C3 |
| 355 | 2 | 6319 C3 | 6319 C3 |
| 355 | 4/6/8 | 6322 C3 | 6322 |
